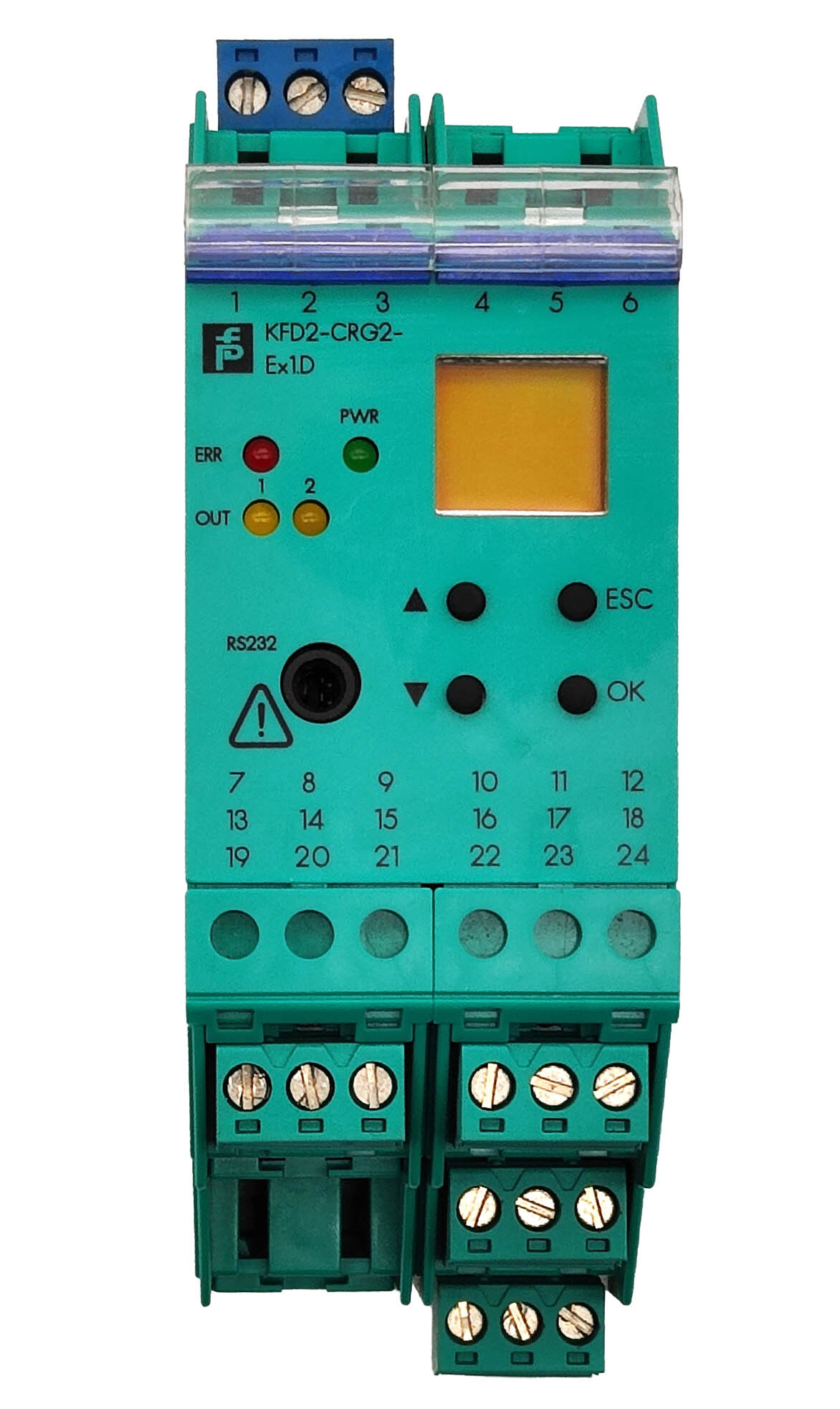

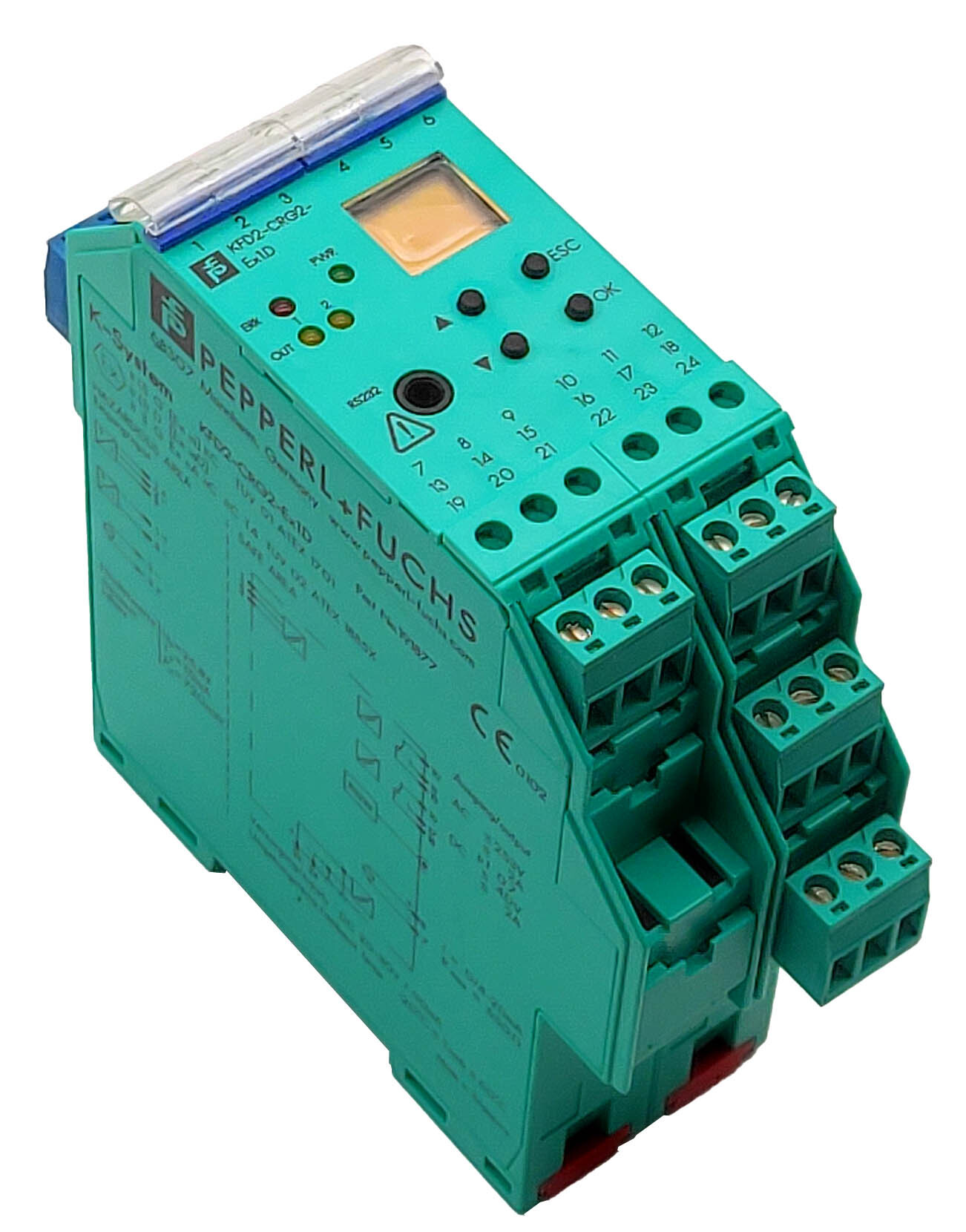

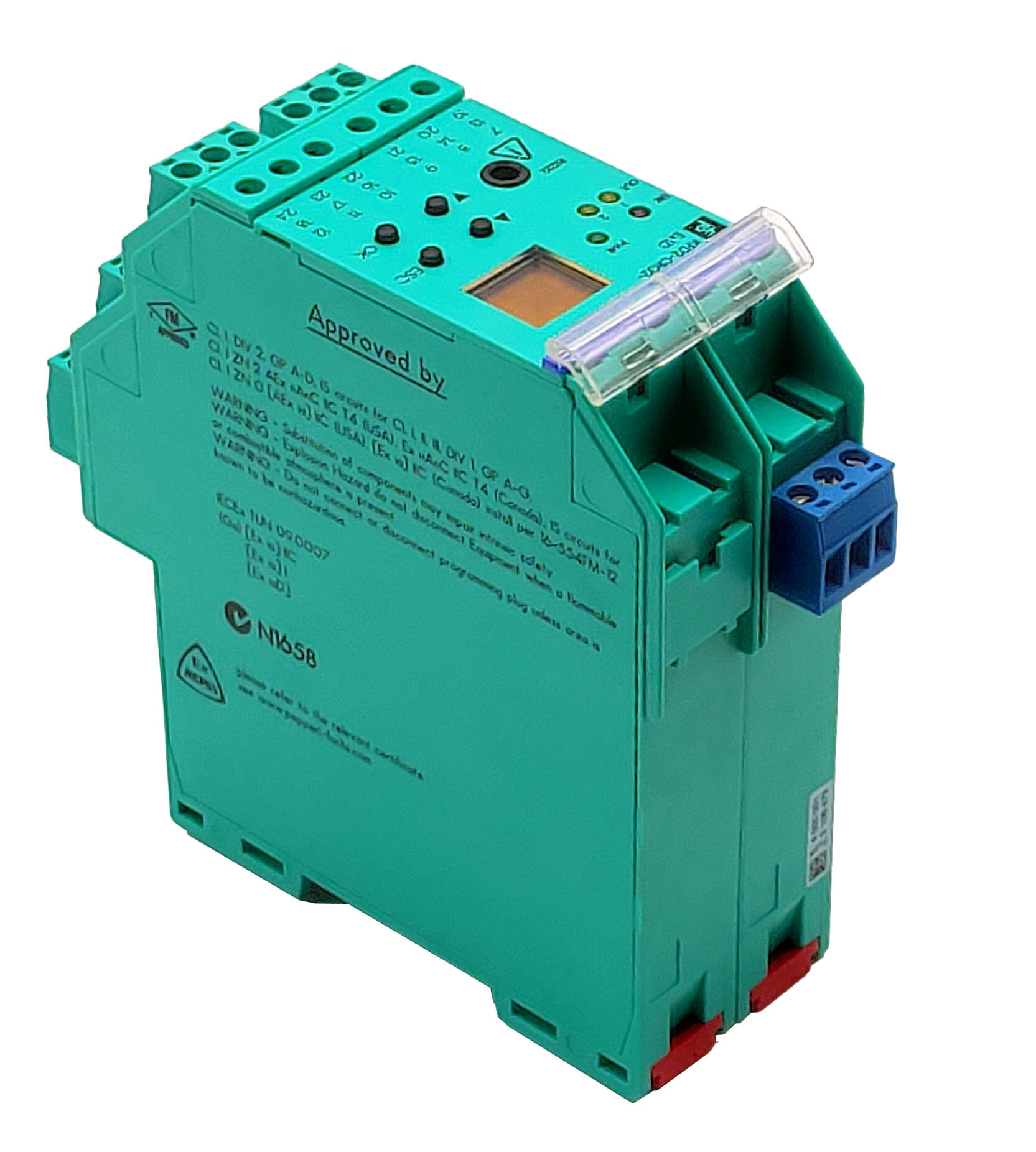

Барьер искрозащиты с хранения,не использовался подключался один раз для проверки,сколов трещин не имеет
1-канальный изолированный барьер Источник питания 24 В постоянного тока (шина питания) Входные 2-проводные и 3-проводные датчики и 2-проводные источники тока Выход 0/4 мА ... 20 мА 2 релейных контактных выхода Регулируемая задержка включения / выключения Программируемая сигнализация высокого / низкого уровня Функция линеаризации (до 20 баллов) Обнаружение неисправности линии (LFD) До SIL 2 в соотв. согласно IEC 61508 / IEC 6151
Сторона подключения Сторона поля Клеммы подключения 1, 2, 3 Вход I Входной сигнал 0/4 ... 20 мА Доступное напряжение ≥ 15 В при 20 мА Напряжение холостого хода / ток короткого замыкания 24 В / 33 мА Входное сопротивление 45 Ом (клеммы 2, 3) Обрыв линии обнаружения замыкания I <0,2 мА; короткое замыкание I> 22 мА
Выход Сторона подключения Сторона управления Выход подключения I: клеммы 10, 11, 12 выход II: клеммы 16, 17, 18 выход III: клеммы 8+, 7- Выходной сигнал 0 ... 20 мА или 4 ... 20 мА Выход I, сигнал II, реле Нагрузка на контакты 250 В AC / 2 A / cos φ ≥ 0,7; 40 DC / 2 А Механический ресурс 5 x 107 циклов переключения Выход III сигнал, аналоговый Диапазон тока 0 ... 20 мА или 4 ... 20 мА Напряжение разомкнутого контура макс. 24 В постоянного тока Макс. 650 Ом Нижний уровень сигнала неисправности I ≤ 3,6 мА, повышенный уровень I ≥ 21 мА (согласно NAMUR NE43) Задержка включения / выключения 0 ... 250 с, регулируемая
Передаточные характеристики Вход I Точность <30 мкА Влияние температуры окружающей среды 0,003% / K (30 ppm) Выход I, II Задержка срабатывания ≤ 200 мс при дребезге от 0 до 20 мА Результат III Разрешение ≤ 10 мкА Точность <20 мкА Влияние температуры окружающей среды 0,005% / K (50 ppm) Время реакции <650 мс при дребезге от 0 ... 20 мА на входе, 90% выходного значения полной шкалы Гальваническая развязка Входные / другие цепи усиленная изоляция согласно IEC / EN 61010-1, номинальное напряжение изоляции 300 Вэфф. Выход I, II / другие цепи усиленная изоляция согласно IEC / EN 61010-1, номинальное напряжение изоляции 300 Вэфф. Общий выход I, II, III усиленная изоляция согласно IEC / EN 61010-1, номинальное напряжение изоляции 300 Вэфф Выход III / питание и общая ошибка функциональная изоляция в соотв. согласно IEC 62103, номинальное напряжение изоляции 50 Вэфф Интерфейс / питание и общая ошибка функциональная изоляция в соотв. согласно IEC 62103, номинальное напряжение изоляции 50 Вэфф Индикаторы / настройки Элементы дисплея Светодиоды, дисплей Элементы управления Панель управления Конфигурация с помощью кнопок управления через PACTware Место для маркировки спереди Соответствие директиве Электромагнитная совместимость Директива 2014/30 / EU EN 61326-1: 2013 (промышленные зоны) Низкое напряжение Директива 2014/35 / EU EN 61010-1: 2010 Соответствие Электромагнитная совместимость NE 21: 2006 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 гр. C (-4 ... 140 гр. F) Механические характеристики Степень защиты IP20 Соединительные винтовые клеммы Масса 300 г Размеры 40 x 119 x 115 мм (1,6 x 4,7 x 4,5 дюйма), тип корпуса C3 Монтаж на DIN-рейку 35 мм в соотв. согласно EN 60715: 2001

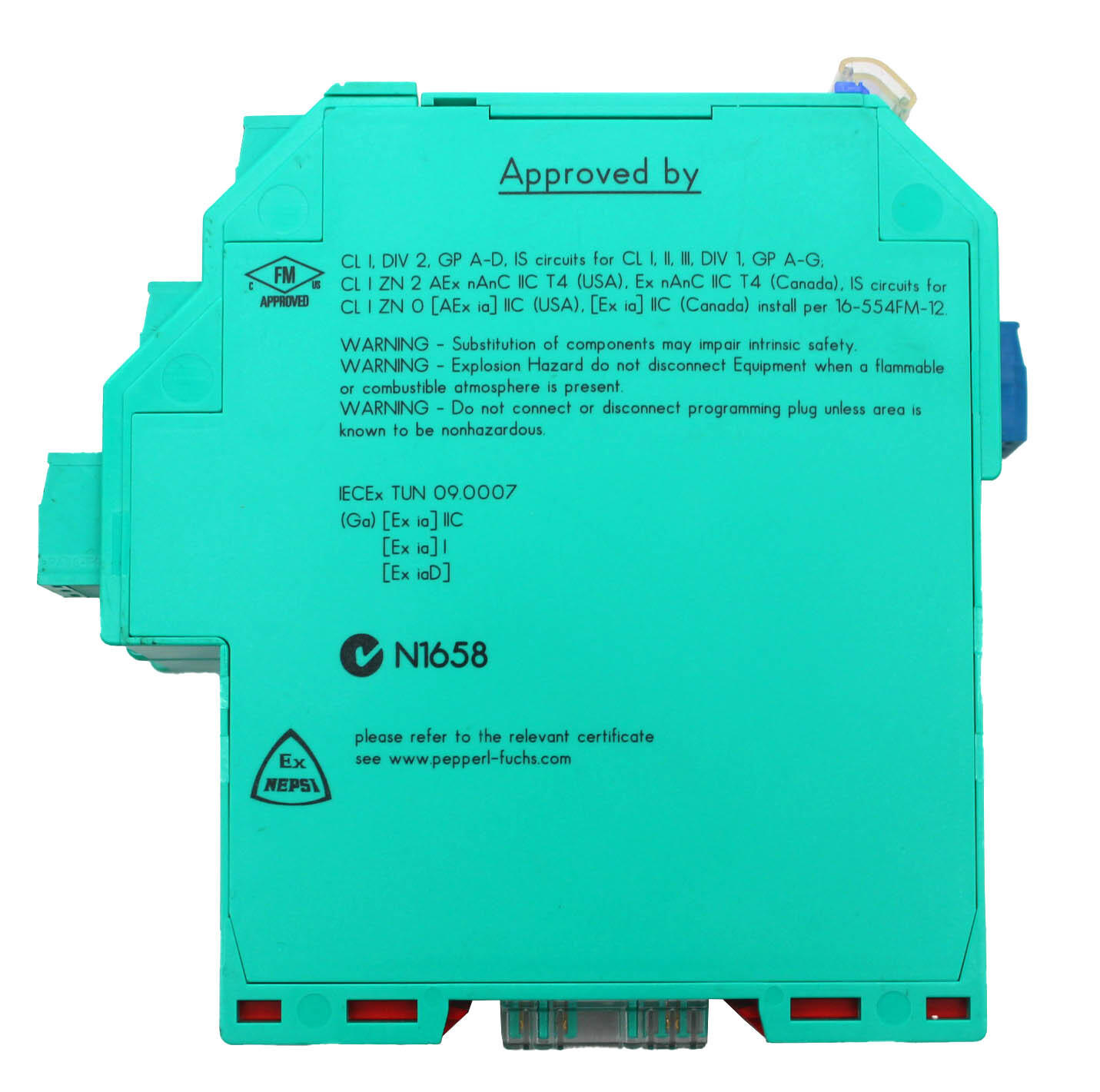

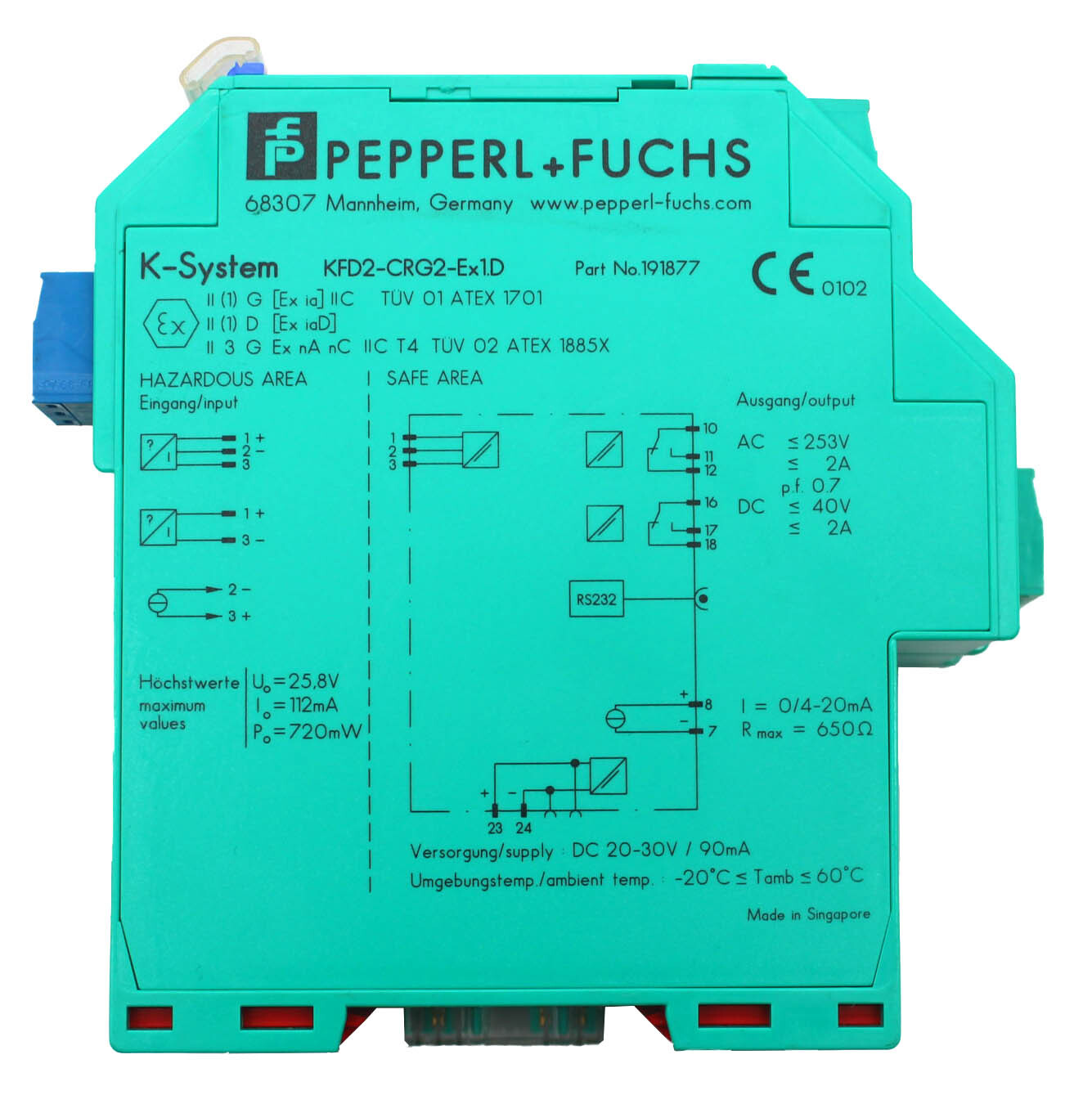

Сертификат соответствия требованиям ЕС TÜV 01 ATEX 1701 Маркировка Ex-Hexagon II (1) G [Ex ia Ga] IIC Ex-Hexagon II (1) D [Ex ia Da] IIIC Ex-Hexagon I (M1) [Ex ia Ma] I Вход Ex ia Поставка Максимальное безопасное напряжение 40 В постоянного тока (Внимание! Номинальное напряжение может быть ниже). Клеммы оборудования 1+, 3- Напряжение Uo 25,8 В Ток Io 93 мА Мощность Po 0.603 Вт Клеммы оборудования 2-, 3 Напряжение Ui <30 В Ток Ii 115 мА Напряжение Uo 5 В Ток Io 0,3 мА Мощность Po 0,3 мВт Клеммы оборудования 1+, 2 / 3- Напряжение Uo 25,8 В Ток Io 112 мА Мощность Po 720 мВт Вывод I, II клеммы 10, 11, 12; 16, 17, 18 не искробезопасно Максимальное безопасное напряжение 253 В переменного тока / 40 В постоянного тока (Внимание! Um не является номинальным напряжением.) Нагрузка на контакты 253 В AC / 2 A / cos φ> 0,7; 40 В постоянного тока / 2 А резистивная нагрузка (TÜV 01 ATEX 1701) Клеммы выхода III 8+, 7 - неискробезопасные Максимальное безопасное напряжение Um 40 В (Внимание! Номинальное напряжение может быть ниже.) Интерфейс RS 232 Максимальное безопасное напряжение 40 В (Внимание! Номинальное напряжение может быть ниже), RS 232 Сертификат TÜV 02 ATEX 1885 X Маркировка Ex-Hexagon II 3G Ex nA nC IIC T4 Выход I, II Нагрузка на контакты 50 В AC / 2 A / cos φ> 0,7; 40 В постоянного тока / 1 А резистивная нагрузка Гальваническая развязка Входные / другие цепи безопасная гальваническая развязка в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В Соответствие директиве Директива 2014/34 / EU EN 60079-0: 2012 + A11: 2013, EN 60079-11: 2012, EN 60079-15: 2010 Международные сертификаты Одобрение FM Контрольный чертеж 16-554FM-12 (cFMus) Сертификат UL E223772 Сертификат IECEx IECEx TUN 09.0007 Одобрено для [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
