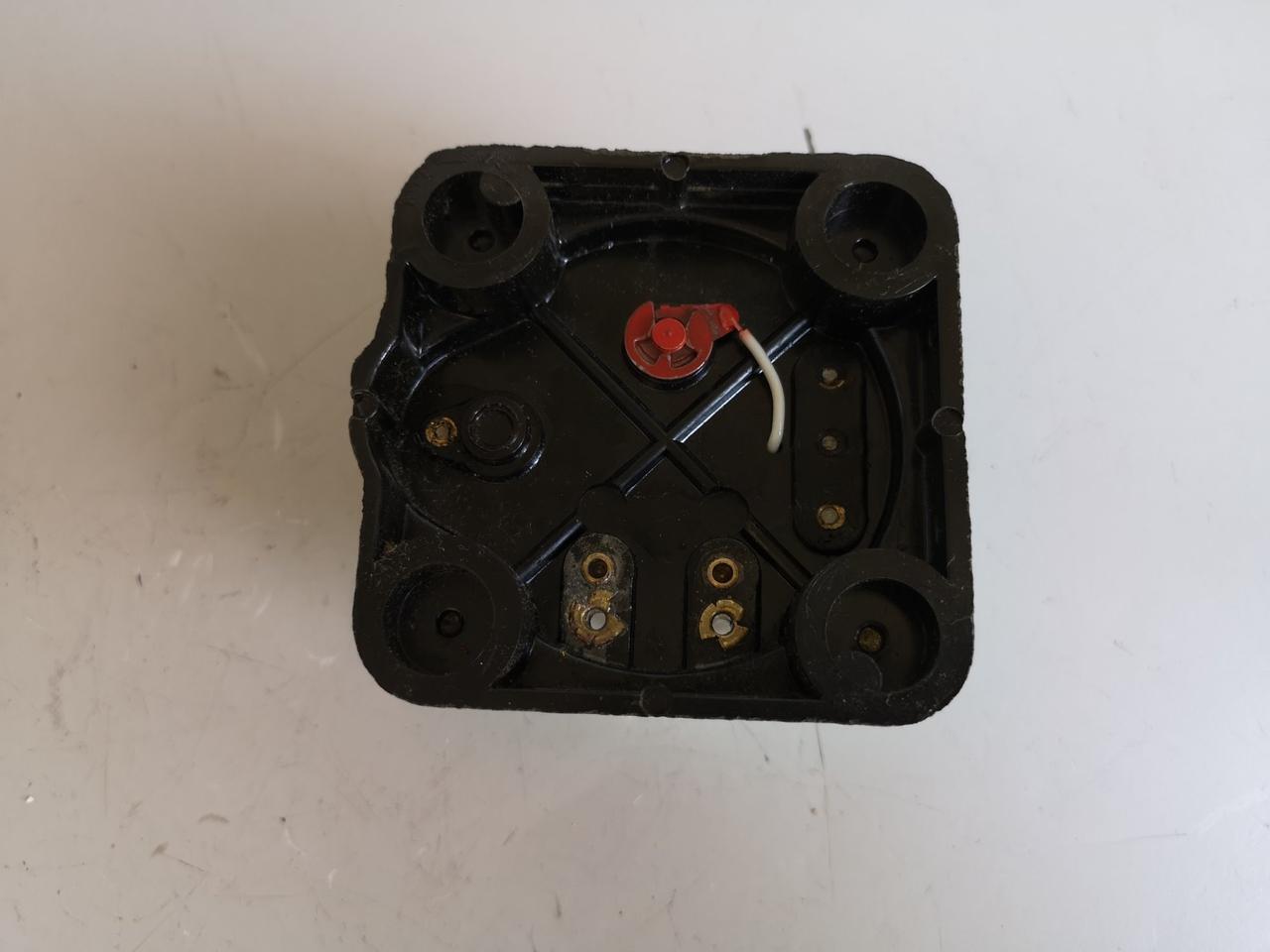

ДТКБ-57. Датчик-реле температуры Датчик-реле температуры камерный биметаллический типа ДТКБ предназначен для двухпозиционного регулирования температуры в камерах с неагрессивной газообразной средой при отсутствии магнитных электрических полей, действующих на магниты прибора. ДТКБ применяется как в промышленности, так и в быту для автоматического регулирования температуры в системах отопления и кондиционирования воздуха в различных производственных, жилых, складских помещениях, электронных устройствах в приборостроении, овощехранилищах, теплицах, гаражах, инкубаторах, холодильных камерах и т.д. Технические характеристики датчиков ДТКБ: зона нечувствительности датчика ДТКБ (дифференциал) от 2 до 8 °С. Конкретное значение зоны нечувствительности указывается в заказ-наряде. В случае отсутствия указания, прибор изготавливается с зоной нечувствительности от 2 до 4 °С по всей шкале; основная допускаемая погрешность датчика ДТКБ для всех модификация не превышает значений: на средней отметке шкалы +1,0 °С; на крайних отметках шкалы +2,5 °С. В случае изготовления приборов с фиксированной настройкой, погрешность срабатывания на крайних точках не регламентируется; постоянная времени теплового выравнивания ДТКБ прибора не более 25 минут для спокойного воздуха; разрывная мощность контактов датчика ДТКБ не менее: 50 Вт при напряжении 127 В постоянного тока; 50 ВА при напряжении 220 В переменного тока и индуктивной нагрузке; сопротивление изоляции электрических цепей датчиков ДТКБ между собой и относительно корпуса соответствует: при температуре окружающего воздуха (20±5) °С и относительной влажности не более 80% - не менее 20 МОм; при повышенной влажности 95% и температуре плюс 35 °С - не менее 2 МОм; датчики ДТКБ работоспособны в условиях относительной влажности окружающей среды 30-80%; масса прибора не более 0,3 кг; срок службы датчика ДТКБ не менее 8 лет. Порядок установки датчика ДТКБ: датчик ДТКБ устанавливается на высоте 1,5-1,8 м от пола в местах, не подвергающихся непосредственному воздействию источников тепла или холода. Циркуляция воздуха около датчика ДТКБ должна быть свободной. Предохранять прибор от попадания внутрь его металлической стружки. Крепление датчика ДТКБ к стене производится четырьмя винтами МЗх22-58026. Провода цепи управления подключаются к выводам «1» и «2», а заземление датчика ДТКБ осуществляется подсоединением к выводу «3». Подготовка к работе датчика ДТКБ: перед включением датчиков ДТКБ в работу необходимо убедиться в правильности монтажа, наличия заземления. Для настройки датчика ДТКБ на заданную температуру регулирования необходимо: вывернуть на 1-2 оборота винт фиксации шкалы; вращением шкалы установить необходимое значение регулируемой температуры; зафиксировать винтом МЗ положение шкалы.
