Пустой Шкаф автоматики ввода авр до 630А шо8320м чэаз шо8321М-3974А УХЛ4 80А 220-380V

(0)
Buy in one click
Пустой Шкаф автоматики ввода авр до 630А шо8320м чэаз шо8321М-3974А УХЛ4 80А 220-380V : 0шт. Состояние уточняйте. Цена за штуку. Возможен торг и оплата безнал с НДС или без. Куплю электронику, электрику и др. Партномер шо8321М-3974А, ШО8320М

Шкафы ввода с АВР серии ШО8320М предназначены для комплектования закрытых и открытых щитов распределения электроэнергии и управления электроприводами на ток до 630А промышленных объектов, в том числе объектов нефтегазовой промышленности, химических и нефтехимических предприятий, металлургии, машиностроения, объектов энергетики и других отраслей промышленности.



Шкафы ШО8321М предназначены для питания щитов:

  • с секционированной системой шин, разделенных секционным выключателем, от двух или от трех вводов. При этом предусматривается два варианта питания сборных шин.
  1. Первый вариант - питание от двух вводов. Каждая секция шин питается от своего рабочего ввода. Первый ввод для второго является резервным и наоборот.
  2. Второй вариант - питание от трех вводов. Аналогичен первому, но предусматривает дополнительный резервный ввод на одну из секций шин от дизельной электростанции (ДЭС). Питание по нему подается при одновременном отключении обоих рабочих вводов.
  • с общей системой шин. Один из вводов является основным, второй резервным. Шкафами по типу ШО8321М могут комплектоваться трансферные щиты (при указании дополнительных требований): три и другое количество вводов на одну систему сборных силовых шин.

Для питания цепи управления используется фазное напряжение силовой цепи работающего ввода.

Аппаратура

В качестве вводных и секционного выключателей применены выключатели стационарного исполнения с электромагнитным приводом, полупроводниковым и независимым расцепителями серии ВА57-35 (производитель «Курский электроаппаратный завод») и ВА51-39 (производитель «Контактор» г.Ульяновск).

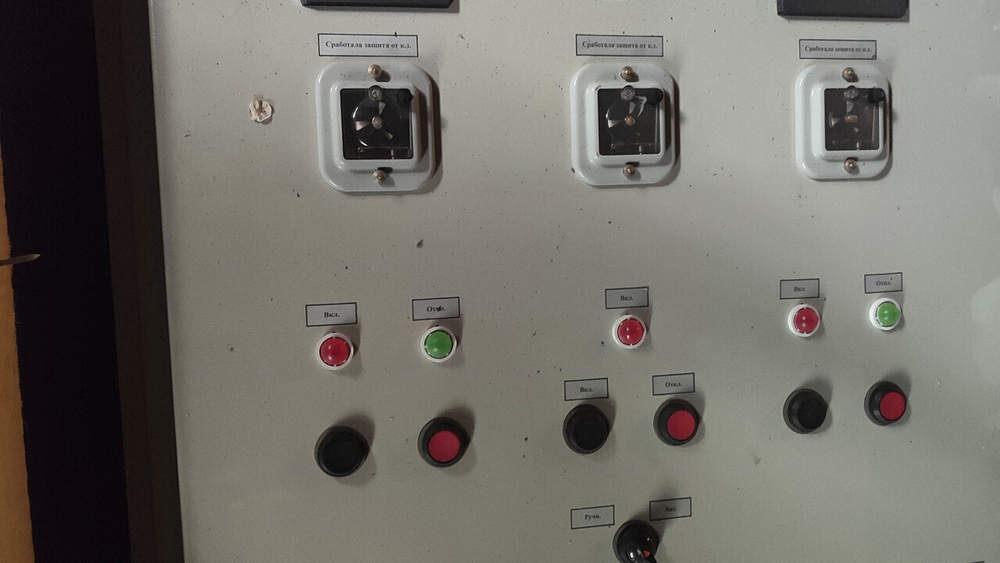

Сигнальная, указательная аппаратура и переключатели расположены на дверях

шкафа.

Шкаф АВР на два ввода с секционным выключателем. Схема АВР выполнена на выключателях с электромагнитным приводом. Имеет две секции сборных шин, разделенных секционным выключателем. Каждая секция шин питается от своего рабочего ввода. Первый ввод для второго является резервным и наоборот. Отключение одного из вводных выключателей при исчезновении напряжения с выдержкой времени, включение при восстановлении напряжения с выдержкой времени. Питание цепей управления 220В переменного тока по схеме фаза-ноль от одного из работающих вводов. По виду управления – ручное и автоматическое. Имеет защиту от замыкания на землю, контроль напряжения в двух фазах. Подвод питания – снизу

Тип Типовой индекс Ном. ток, А Ном. напряжение цепей, В Габариты, мм Масса, кг Краткая характеристика
глав. упр. высота ширина глубин
ШО8321М 3974А 80 ~380 50Гц ~220 50Гц

200





Выбрать
    Description
    Characteristics
    Reviews
    Description

    Шкафы ввода с АВР серии ШО8320М предназначены для комплектования закрытых и открытых щитов распределения электроэнергии и управления электроприводами на ток до 630А промышленных объектов, в том числе объектов нефтегазовой промышленности, химических и нефтехимических предприятий, металлургии, машиностроения, объектов энергетики и других отраслей промышленности.



    Шкафы ШО8321М предназначены для питания щитов:

    • с секционированной системой шин, разделенных секционным выключателем, от двух или от трех вводов. При этом предусматривается два варианта питания сборных шин.
    1. Первый вариант - питание от двух вводов. Каждая секция шин питается от своего рабочего ввода. Первый ввод для второго является резервным и наоборот.
    2. Второй вариант - питание от трех вводов. Аналогичен первому, но предусматривает дополнительный резервный ввод на одну из секций шин от дизельной электростанции (ДЭС). Питание по нему подается при одновременном отключении обоих рабочих вводов.
    • с общей системой шин. Один из вводов является основным, второй резервным. Шкафами по типу ШО8321М могут комплектоваться трансферные щиты (при указании дополнительных требований): три и другое количество вводов на одну систему сборных силовых шин.

    Для питания цепи управления используется фазное напряжение силовой цепи работающего ввода.

    Аппаратура

    В качестве вводных и секционного выключателей применены выключатели стационарного исполнения с электромагнитным приводом, полупроводниковым и независимым расцепителями серии ВА57-35 (производитель «Курский электроаппаратный завод») и ВА51-39 (производитель «Контактор» г.Ульяновск).

    Сигнальная, указательная аппаратура и переключатели расположены на дверях

    шкафа.

    Шкаф АВР на два ввода с секционным выключателем. Схема АВР выполнена на выключателях с электромагнитным приводом. Имеет две секции сборных шин, разделенных секционным выключателем. Каждая секция шин питается от своего рабочего ввода. Первый ввод для второго является резервным и наоборот. Отключение одного из вводных выключателей при исчезновении напряжения с выдержкой времени, включение при восстановлении напряжения с выдержкой времени. Питание цепей управления 220В переменного тока по схеме фаза-ноль от одного из работающих вводов. По виду управления – ручное и автоматическое. Имеет защиту от замыкания на землю, контроль напряжения в двух фазах. Подвод питания – снизу

    Тип Типовой индекс Ном. ток, А Ном. напряжение цепей, В Габариты, мм Масса, кг Краткая характеристика
    глав. упр. высота ширина глубин
    ШО8321М 3974А 80 ~380 50Гц ~220 50Гц

    200
